製品情報
NetBotz(物理環境監視)
NetBotzとは？
サーバールーム内の物理的脅威
NetBotzでサーバールームでの物理的脅威からIT資産を守ります!!

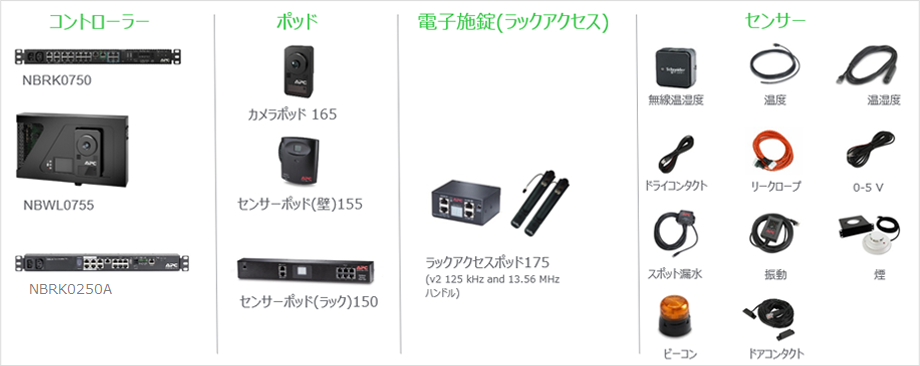

基本的な使い方とラインアップ概要
★コントローラー配下のセンサ、カメラ、電子施錠は同一のIPアドレスで管理可能です。
★電子施錠は、シュナイダーのラックまたは、Dell NetShelter SXラックのみの対応となります。
特長
コントローラー特長
 |
 |
 |
 |
||
| NBRK0250 | NBRK0750 | NBWL0755 | NBWL0756 | ||
| 特長 | |||||
| プラグアンドプレイ センサー |
○ | ○ | ○ | ○ | |
| E-mail/SNMPによる 自動アラーム通知 |
○ | ○ | ○ | ○ | |
| 使いやすいWeb インターフェース |
○ | ○ | ○ | ○ | |
| EcoStruxure IT Expert 連携 |
○ | ○ | ○ | ○ | |
| StruxureWare Data Center Expert連携 |
○ | ○ | ○ | ○ | |
| REST API連携 | － | ○ | ○ | ○ | |
| LANケーブルでの 電源供給(PoE+) |
－ | － | (オプション対応) | ○ | |
| フォームファクタ | 1U ラックマウント | 1U ラックマウント | ウォールマウント | ウォールマウント | |
| 対応センサー、ポッド | |||||
| センサー | 対応 センサー |
温度、温度・湿度、スポット漏水、ドアコンタクト、ドライコンタクト、振動、煙 | 温度、温度・湿度、スポット漏水、漏水ロープ、ドアコンタクト、ドライコンタクト、振動、煙、0-5V | 温度、温度・湿度、スポット漏水、漏水ロープ、ドアコンタクト、ドライコンタクト、振動、煙、0-5V | 温度、温度・湿度、スポット漏水、漏水ロープ、ドアコンタクト、ドライコンタクト、振動、煙、0-5V |
| 最大接続数 | 42 | 78 | 16 | 16 | |
| ワイヤレス センサー |
対応 センサー |
温度、温度・湿度 | 温度、温度・湿度 | 温度、温度・湿度 | 温度、温度・湿度 |
| 最大接続数 | 47 | 47 | 47 | 47 | |
| ドア アクセス |
最大接続数 | 2 | 26 | 2 | 2 |
| HDカメラ | 最大接続数 | － | 4 | 4 | 4 |
センサー・ポッド特長
| センサー | |
| タイプ | 説明 |
| 温度 | リアルタイムの温度データを提供 |
| 湿度 | リアルタイムの湿度データを提供 |
| 無線 | 温度と湿度のセンシングに利用可能(配線の煩わしさとコスト削減に効果的) |
| スポットリーク/ロープリーク | データセンターやネットワーク・クローゼット内の漏水を早期に検出 |
| ドアスイッチ | 部屋やラックへのアクセスを監視 |
| 煙 | ITスペースの煙を検知(建物設備の火災検知システム補助) |
| ドライコンタクト | サードパーティ製のセンサーに接続し、重要な監視を提供 |
| 振動 | ITスペース、ラックまたはIT機器付近の振動を検知 |
| 電圧(0-5V) | サードパーティの圧力センサーに接続し、液体や気体を監視 |
| ポッド | |
| タイプ | 説明 |
| カメラ | 動体検知機能を搭載した高精細な監視を実現 |
| ラックアクセス | 電子錠により遠隔からラック開閉を制御 |
| ラックセンサー | 6つのセンサーをサポート(ラックマウント) |
| ルームセンサー | 4つのセンサーをサポート(ウォールマウント) |
NetBotzカメラ仕様
 |
|
| 製品名 | |
| NetBotz Camera Pod 165 | NBPD0165 |
| カメラ | |
| イメージセンサ | 1/3型200万画素CMOSセンサ採用 |
| 有効ピクセル | 2688(H)x1520(V) |
| 最低照度–カラー | 0.1lux |
| 最低照度–白/黒 | 0.01lux |
| シャッタースピード | 1～1/10000sec. |
| 焦点距離 | 2.8mm |
| 視野角 | 100° |
| 音声 | カメラ本体埋込 |
| モーション検知 | On/Off/Masking(NetBotz 750シリーズによる設定) |
| 管理インタフェース | NetBotz 750/755 |
| 技術仕様 | |
| 製品の寸法 | 97×56×38mm 0.12kg |
| 出荷寸法 | 165×159×96mm 0.5kg |
| 動作環境 | 温度:0～45℃、湿度:10～90%(結露なきこと)、標高:0～3000m 屋内での使用のみ。 |
| 保管環境 | 温度:-15～65℃、相対湿度:10～90%(結露なきこと)、標高:0～15000m |
| 最大消費電力 | 5.24W(PoE) |
| その他 | |
| NetBotzアプライアンスのサポート | NetBotz 750(NBRK0750)/NetBotz 755(NBWL0755、NBWL0756) |
| 標準ハードウェア保証 | 2年間(NetBotz 750/755/756との接続時) |
| 規制当局の承認 | CE：FCC 47 CFR Part 15 Class A、ICES-003 Class A、AS/NZS CISPR 22、VCCI Class A、Low Voltage Directive 2014/35/EC、EMC Directive 2014/30/EC、RoHS Directive 2011/65/EU |
Webインタフェース
ダッシュボード画面
温度センサーのレポーティング
NetBotz構成例
温度監視
1ラックにつき無線温度センサー2個
(サーバー吸込口/排出口)
1ラックにつき有線温度センサー2個
(サーバー吸込口/排出口)
メリット
・安価に設置可能
・管理も手軽
代表セグメント(納入実績あり)
病院
研究機関・大学
金融機関
公共団体
セキュリティ/カメラ
電子錠+カメラ
電子錠
メリット
・遠隔でラック施錠管理＋カメラ監視
・電子錠のみであれば手軽にスタート
代表セグメント(納入実績あり)
物流
研究機関・大学
工場
公共団体
温度+セキュリティ+カメラ
メリット
・遠隔拠点における温度、ラック施錠、映像監
視を実現
・監視データのログ収集、レポート機能による
TCOの削減
代表セグメント(納入実績あり)
物流
製品ラインアップ
NetBotz製品ラインナップ
| NBRK0250 NBACS125※1/NBACS1356※1 |
NBRK0750 | NBWL0755 NBWL0756※2 |
|
| 製品シリーズ | NetBotz Rack Monitor | NetBotz Rack Monitor | NetBotz Room Monitor |
| ハードウェア | |||
| 同梱物 | NBRK0250本体、電源コード(C13～C14,1.8m)、電源コード(C13～NEMA 5-15P、1.8m)、マイクロUSBケーブル、取付金具、A-Linkターミネータ、ワイヤレスコーディネーター&ルーター(NBWC100U)、無線温度センサー(NBWS100T)、有線温湿度センサー(AP9335TH)、電子錠ハンドルキット(NBHN125またはNBHN1356)2式※1、APCラック用ドアセンサー(NBES0303)2式※1 | NetBotz Rack Monitor 750本体、ワイヤレスコーディネーター&ルーター(NBWC100U)、19インチブラケット×2、電源コード(C13～C14、1.8m)、電源コード(C13～NEMA 5-15P、1.8m)、USB-A-Micro USB-Bケーブル(2m)、NBWC100U延長ケーブル(USB-A～USB-A)、A-Linkターミネーター、温湿度センサー(AP9335TH)、ワイヤレス温度センサー(NBWS100T) | NetBotz Room Monitor 755本体、NetBotz Camera Pod 165(NBPD0165)、取付ブラケット1式、Camera Pod用取付金具1式、USB-A-Micro USB-Bケーブル(2m)、PoEインジェクター(NBAC0303NA2)※2 |
| サポートされる外部カメラ | 無し | NetBotzカメラポッド165、ONVIFプロファイルS カメラ※3 | |
| サポートされる ユニバーサル有線センサー |
温度、温度/湿度、ドアコンタクト、煙、スポットリーク、振動、ドライコンタクト | 温度、温度/湿度、ドアコンタクト、煙、スポットリーク、ロープリーク、振動、ドライコンタクト、0-5V | |
| サポートされている ワイヤレスセンサー |
ワイヤレス温度、ワイヤレス温度/湿度、ワイヤレスコーディネーター/ルーター(NBWC100Uのみ) | ||
| 拡張ポッドに対応 | ラックセンサーポッド150 | ラックセンサーポッド150、ルームセンサーポッド155、ラックアクセスポッド175 | |
| 通信/管理 | |||
| コネクタとポート | 10/100 Base-T パブリックLAN用×1、汎用センサーポート×6、ラックアクセス用ポート×2、ドアコンタクトセンサー用ポート×2、DC12V/24VリレーIO×1、USBポート×1、ワイヤレスコーディネーター&ルーター用USBポート×1、コンソール接続用Mini USBポート×1、センサーポッドおよびラックアクセスポッド用A-Linkポート×2、ビーコン用ポート×1、Modbus RS485ポート×1、AC電源(C14)×1、スイッチ電源コンセント(C13)×1 | 10/100/1000 Base-T パブリックLAN用×1、汎用センサーポート×6、ラックアクセス用ポート×2、ドアコンタクトセンサー用ポート×2、10/100/1000 Base-T プライベートLAN用(IEEE802.3at、PoE+、Type 2)×4、漏水センサー用ポート×2、DC12V/24VリレーIO×2、USBポート×2、ワイヤレスコーディネーター&ルーター用USBポート×1、コンソール接続用Micro USBポート×1、センサーポッドおよびラックアクセスポッド用A-Linkポート×2、ビーコン用ポート×1、汎用4～20mAセンサー用ポート×2、Modbus RS485ポート×1、AC電源(C14)×1、スイッチ電源コンセント(C13)×1 | 10/100/1000 Base-T パブリックLAN用×1、汎用センサーポート×4、カメラポッド接続用PoEプライベートネットワークポート×1、漏水センサー用ポート×1、DC12V/24VリレーIO×2、USBポート×1、ワイヤレスコーディネーター&ルーター用USBポート×1、コンソール接続用Micro USBポート×1、センサーポッドおよびラックアクセスポッド用A-Linkポート×1、10/100/1000 Base-T プライベートLAN用×1 |
| インジケーター | 電源、ネットワークリンク | 電源、ネットワークリンク、 温度・湿度表示用有機ELディスプレイ |
|
| プロトコル | A-Link、DHCP、DNS、HTTPS、SMTP、SNMP v1 and v3、SSHv2、TCP/IP、TLS 1.2 | ||
| 管理インタフェース | Google Chrome、Mozilla Firefox、 StruxureWare Data Center Expert※4 |
Google Chrome、Mozilla Firefox、REST API、 StruxureWare Data Center Expert※4 |
|
| 寸法 | |||
| 寸法 高さ×幅×奥行き(mm) | 44.0×432.0×59.0 | 43.5×432.0×178.0 | 140×244×91.28 |
| 出荷時の寸法 高さ×幅×奥行き(mm) | 67×450×225 | 121.0×533.0×318.0 | 121.0×533.0×318.0 |
| 正味質量(kg) | 1.26kg | 2.45kg | 1.56kg |
| 梱包時の重量(kg) | 3.0kg | 4.17kg | 3.72kg |
| 動作環境 | |||
| 動作温度 | 0～45℃ | ||
| 保管温度 | -15～65℃ | ||
| 動作時相対湿度 | 10～95% | ||
| 動作時の高度 | 0～3,000メートル | ||
| 保管時の高度 | 0～15,000メートル | ||
| 規格/保証 | |||
| 認証 | CE：FCC 47 CFR Part 15 Class A、ICES-003 Class A、AS/NZS CISPR 22、VCCI Class A、Low Voltage Directive 2014/35/EC、EMC Directive 2014/30/EC、RoHS Directive 2011/65/EU、UL 60950-1、CAN/CSA No.60950-1-03 | ||
| 規格/保証 | 2年間 | ||
| 製品名 | NetBotz Rack Sensor Pod 150 |
NetBotz Room Sensor Pod 155 |
NetBotz Camera Pod 165 |
NetBotz Rack Access Pod 175 125kHz Kit |
NetBotz Rack Access Pod 175 13.56MHz Kit |
| 製品写真 |  |
 |
 |
 |
 |
| 製品型番 | NBPD150 | NBPD155 | NBPD165 | NBPD0125 | NBPD1356 |
| オプション種別 | ラックセンサー ポッド | ルームセンサー ポッド | カメラポッド | ラックアクセス・ポッド ・ハンドルキット |
ラックアクセス・ポッド ・ハンドルキット |
| 製品名 | NetBotz 125kHz Handle Kit | NetBotz 13.56MHz Handle Kit | APC Temperature Sensor | APC Temperature& Humidity Sensor |
| 製品写真 |  |
 |
 |
 |
| 製品型番 | NBHN125 | NBHN1356 | AP9335T | AP9335TH |
| オプション種別 | 電子錠ハンドルキット(125kHz) | 電子錠ハンドルキット(13.56MHz) | 温度センサー 4m | 温湿度センサー 4m |
| 製品名 | APC Temperature Humidity Sensor with Display |
APC Alarm Beacon | NetBotz Spot Fluid Sensor 15ft. |
NetBotz Door Switch Sensor for Rooms or 3rd Party Racks 50ft. |
| 製品写真 |  |
 |
 |
 |
| 製品型番 | AP9520TH | AP9324 | NBES0301 | NBES0302 |
| オプション種別 | 液晶ディスプレイ付 温湿度センサー |
警告用ビーコン | スポット漏水センサー 4.5m | 他社製ドア/ ラック向けセンサー 15m |
| 製品名 | NetBotz Door Switch Sensors(2) for an APC Rack 12ft. |
NetBotz Dry Contact Cable 15ft. |
NetBotz 0-5V Cable 15ft. |
NetBotz Vibration Sensor 12ft. |
| 製品写真 |  |
 |
 |
 |
| 製品型番 | NBES0303 | NBES0304 | NBES0305 | NBES0306 |
| オプション種別 | APCラック用 ドアセンサー 3.6m |
ドライコンタクト ケーブル 4.5m |
他社製センサー用 アナログ・ケーブル 4.5m |
振動センサー 3.6m |
| 製品名 | NetBotz Smoke Sensor 10ft. | NetBotz Leak Rope Sensor 20ft. |
NetBotz Leak Rope Extension 20ft. |
NetBotz Wireless USB Coordinator Router |
| 製品写真 |  |
 |
 |
 |
| 製品型番 | NBES0307 | NBES0308 | NBES0309 | NBWC100U |
| オプション種別 | 煙センサー 3m | 漏水ロープセンサー 6.1m | 漏水ロープセンサー 延長 6.1m |
ワイヤレスUSB調整器と ルーター |
| 製品名 | NetBotz Wireless Temperature Sensor |
NetBotz Wireless Temperature &Humidity Sensor |
APC POE Injector | Power Supply Univ 24VDC Output |
| 製品写真 |  |
 |
 |
 |
| 製品型番 | NBWS100T | NBWS100H | NBAC0303NA2 | AP9505i |
| オプション種別 | 無線温度センサー | 無線式温度・湿度センサー | 120/240V PoE+ Injector | 24VDC電源 (100V-240V IN) |
NetBotz製品対応表
 |
 |
 |
||||
| シリーズ | NetBotz 250 | NetBotz 750 | NetBotz 755 | |||
| 製品名 | NetBotz Rack Monitor 250 | NetBotz 125kHz Rack Access Control | NetBotz 13.56MHz Rack Access Control | NetBotz Rack Monitor 750 | NetBotz Room Monitor 755 | NetBotz Room Monitor 755(with PoE Injector) |
| 製品型番 | NBRK0250 | NBACS125 | NBACS1356 | NBRK0750 | NBWL0755 | NBWL0756 |
| 温度 | 6/36 | 6/72 | 4/12 | |||
| 湿度 | 6/36 | 6/72 | 4/12 | |||
| スポット漏水 | 6/36 | 6/72 | 4/12 | |||
| ロープ漏水 | -/- | 2/0 | 1/0 | |||
| 振動 | 6/36 | 6/72 | 4/12 | |||
| 煙 | 6/36 | 6/72 | 4/12 | |||
| ドアセンサー | 2/0 | 2(同梱)/0 | 2(同梱)/0 | 2/24 | 0/2 | |
| ドアアクセス | 2/0 | 2(同梱)/0 | 2(同梱)/0 | 2/24 | 0/2 | |
| ドライコンタクト | 6/36 | 6/72 | 4/12 | |||
| アナログ(0-5V) | 6/36 | 6/72 | 4/12 | |||
| ワイヤレス温度 | 47 | 47 | 47 | |||
| ワイヤレス温湿度 | 47 | 47 | 47 | |||
| カメラ | 2/0 | 4/0 | 1/3 | |||
| 本体ポート(最大接続数)/増設ポッド(最大接続数) |
※詳細な対応表は下記のリンクをご参照ください。
※iDATEN(韋駄天)のログインにはログインIDが必要です。
