Meraki 第165回「Cisco Secure ConnectのEnrolled HubとHybrid Spoke設定方法」

こんにちはMeraki製品担当の林です。



今回は前回の記事でご紹介したSecure ConnectのEnrolled HubとHybrid Spokeの設定方法についてご紹介したいと思います。



簡単に言葉のおさらいをしますと、

・Enrolled Hub

⇒Secure Connectだけでなく他のEnrolled HubやHybrid Spokeと直接VPNトンネルを張る拠点。

・Hybrid Spoke

⇒Secure Connectに加えて指定したEnrolled Hubに対してVPNトンネルを張る拠点。

となります。



Enrolled HubとHybridSpokeを組み合わせることで、インターネット接続をSecure Connectで保護しつつ、拠点間の通信はSecure Connectを経由させずに直接やり取りさせる、という構成が可能になります。

■Enrolled Hubの設定方法

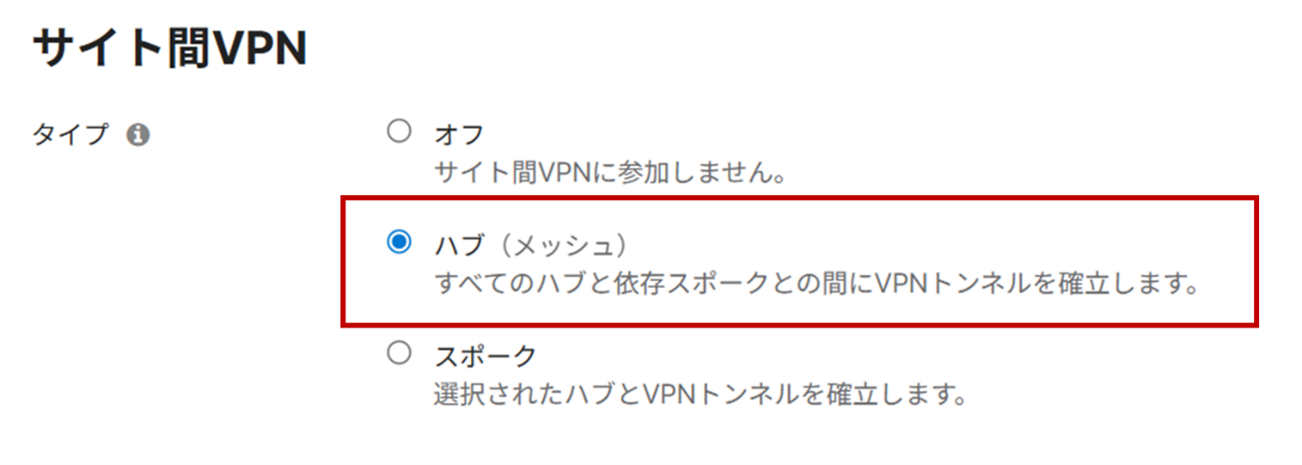

Enrolled Hubの設定を行う際には、あらかじめネットワークを作成したうえで、サイト間VPNの設定で対象の通信をハブとして指定します。

Merakiダッシュボード左側メニューより　セキュリティ&SD-WAN＞サイト間VPN

※この際、サイト間VPNで有効にするローカルネットワークの設定などは合わせて実施しておきます。

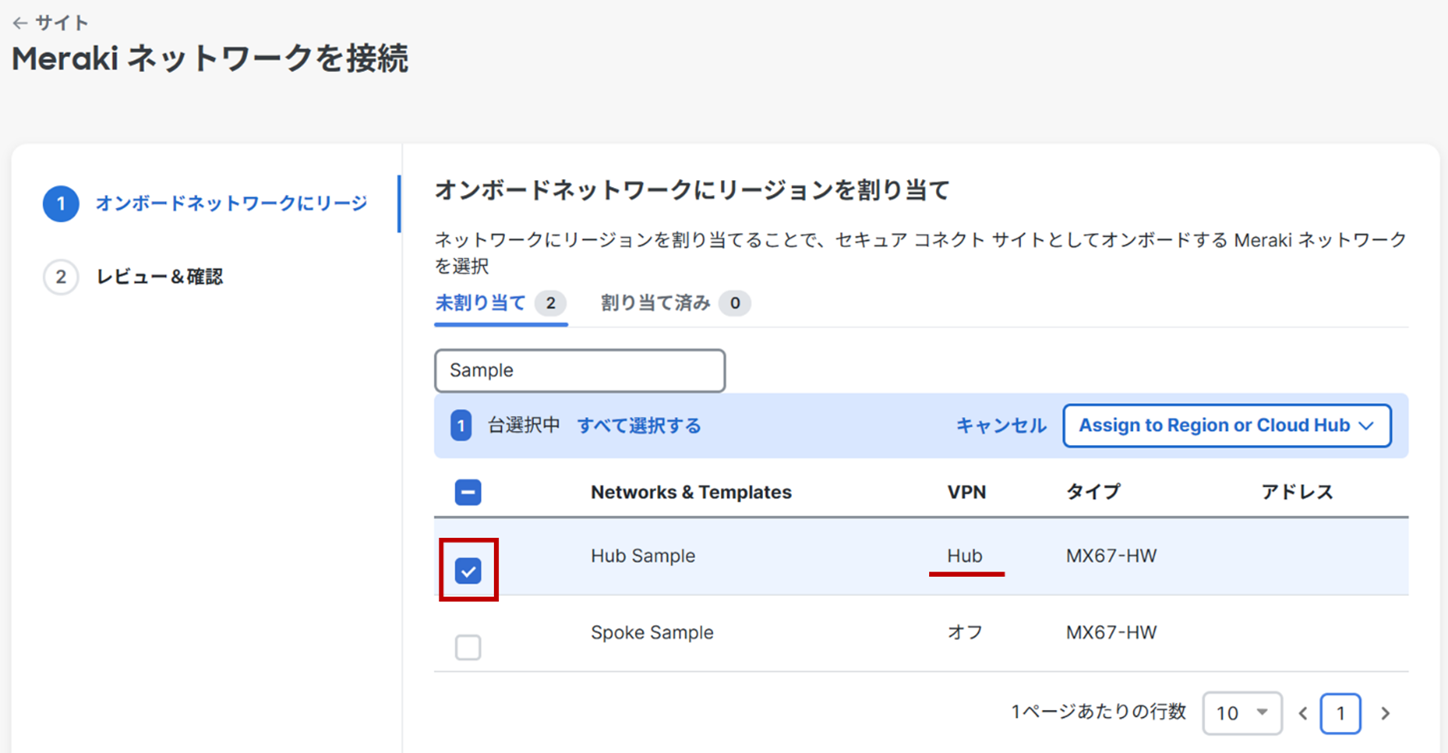

続いてハブとして設定したネットワークをSecure Connectにサイトとして登録します。

Merakiダッシュボード左側メニューより　Secure Connect ＞ サイト

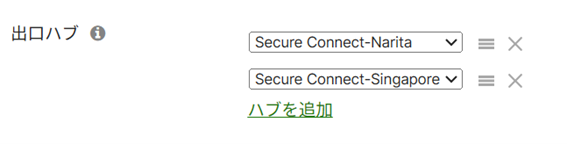

その後、サイト間VPNの画面に戻り、出口ハブとしてSecure Connectを追加します。

Merakiダッシュボード左側メニューより　セキュリティ&SD-WAN＞サイト間VPN

以上でEnrolled Hubの設定は完了です。



■Hybrid Spokeの設定方法

Hybrid Spokeの設定は、基本的にCloud Spokeと同様です。まず、対象のネットワークでサイト間VPNの設定がオフになっていることを確認します。

Merakiダッシュボード左側メニューより　セキュリティ&SD-WAN＞サイト間VPN

※この際、サイト間VPNで有効にするローカルネットワークの設定などは合わせて実施しておきます。



続いて対象のネットワークをSecure Connectにサイトとして登録します。

Merakiダッシュボード左側メニューより　Secure Connect ＞ サイト

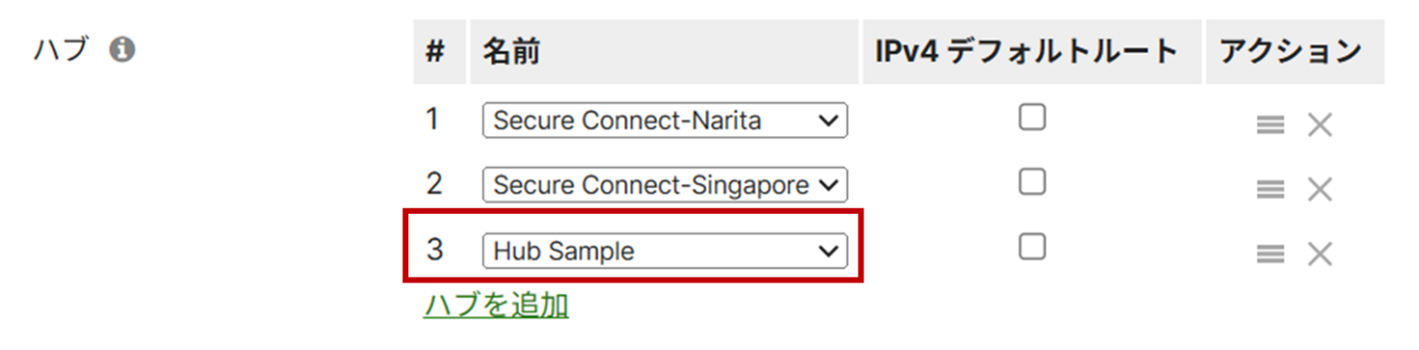

最後にサイト間VPNの画面に戻り、出口ハブとしてEnrolled Hubとして設定した拠点を追加します。

Merakiダッシュボード左側メニューより　セキュリティ&SD-WAN＞サイト間VPN

※赤枠の下「ハブを追加」より接続先のEnrolled Hubを追加することが可能です。



考え方自体はやや難解ですが、設定は非常にシンプルで分かりやすいですね。

是非お手元に環境のある方は動作についてお試しいただければと思います。



今回は以上です。最後までお読みいただきありがとうございます。



＜参考リンク＞MerakiSD-WAN Hub Integration with Secure Connect - Cisco Meraki Documentation
